TemBreak 2

Terasakis isolerkapslade effektbrytare TemBreak 2 (MCCB) har även den funnits ett tag på marknaden och genom en rad olika uppgraderingar och kompletteringar. TemBreak 2 sortimentet är brett med olika brytförmågor och olika typer av reläskydd. Terasaki handhar alltid kompletta brytare vilket innebär att brytarna köps med ett visst reläskydd, allt för att garantera säker funktion. Det finns i grunden tre olika typer att reläskydd att välja på, termiskt magnetiskt (TM), elektroniskt och elektroniskt med energimätning.

Terasakis isolerkapslade effektbrytare har en direktverkande mekanism vilket innebär att vippan aldrig kan visa att brytaren är frånslagen om inte alla polerna är öppna. Denna funktion gör att brytarna är godkända enligt maskindirektivet.

I Sverige är det vanligt att använda dessa effektbrytare i plug-in utförande men vi har naturligtvis samtliga typer i fast utförande. MCCB brytarna manövreras antingen direkt via dess vippa, via externt vred eller via motordon. Vill man kommunicera via bus, sker det via Modbus RTU.

Utöver effektbrytare avsedda för spänningar upp till 1100VAC, har vi ett brett sortiment, så kallade DC-Brytare, avsedda för DC spänningar upp till 800VDC. I vår katalog hittar ni mer information som hjälper er att hitta rätt brytare för er applikation.

1. 10 skäl att använda TemBreak 2


1. KUNDVÄNLIGT MONTAGE AV TILLBEHÖR	2. LÅSSYSTEM FÖR PLUG-IN BRYTARE	3. SYMETRISK HÅLTAGNING FÖR VRED I DÖRR.	4. ÖVERLÄGSEN PRESTANDA VID HÖGRE TEMPERATURER	5. MODULÄRA STORLEKAR

Tillbehör kan monteras av ställverksbyggare eller av slutanvändare. Samtliga interna tillbehör är gemensamma för TemBreak 2 MCCB Externt manövervred and motor-manöverdon kan snabbt monteras med hjälp av låstapparna. Det tar mindre än 10 sekunder att montera Ett motordon eller mekanismen för ett vred. En stor tidsbesparing jämfört med alternativa produkter. Alla tillbehör har samma livstid som aktuell MCCB.	MCCB i plug-in utförande är låst till plug-in sockeln när brytaren är TILL. Den kan inte tas ur om inte brytaren är ifrån- eller UTLÖST läge. Låssystemet förhindrar även att brytaren sätts in i sockeln i TILL-läge.	Manövervredet är symetriskt monterar rakt över vippan. Vilket ger samma håltagning oavsett om brytaren är monterad liggande och matas från höger eller vänster.	Samtliga TemBreak 2 MCCB kan bära märkström vid 50°C. Varmgång är den vanligaste fel- orsaken i elektriska fördelningar. Ni kan reducera risken för varm- gång genom att använda apparater som med bra temperaturprestanda.	Märkströmmar upp till 630A kan hanteras med två fysiska storlekar, 250AF och 630AF.

				Den kompakta 125A storleken erbjuder samma fördelar och egenskaper men med reducerad dimension och kostnad.
6. KOMPAKT NÄT/GEN KOPPLING				7. DIREKTVERKANDE MEKANISM

Den mekaniska förreglingen är front- monterad och får plats mellan brytarens front och motordon eller mekanism för manövervred. Ett automatiskt nät/gen koppling kan monteras på några minuter av ställverksbyggare eller slutanvändare.				Under rubriken "Åtgärder för att minimera risk vid händelse av fel", IEC 60204-1. I maskindirektivet finns följande rekommendation: " användandet av kopplingsapparater som har positive (eller direkt) från mekanism."

8. OÖVERTRÄFFAD FLEXIBILITET	9. KUNDANPASSAD UTLÖSNINGSTID	10. VISUELL SÄKERHET

Det termiska skyddet är justerbart mellan 63% och 100% av brytarens nominella ström. Kortslutningsskyddet är justerbart på samtliga brytare med termiskt/magnetiskt skydd. Kortslutningsskyddet på samtliga modeller kan ställas in så det klarar motorstarter, gäller även den mindre storleken 125AF.	Sänd oss uppgifter om nu efterfrågar en annan utlösningskarakteristik än vad som finns som standard. Vi kan anpassa skyddet så att det passar er applikation.(Det finns dock vissa gränsvärden)	Färgindikering som visar brytarläge: TILL, FRÅN och UTLÖST. När brytaren har löst ut visas enbart svart indikering.

Dessa egenskaper ger en enkel och säker installation och drift av MCCB.

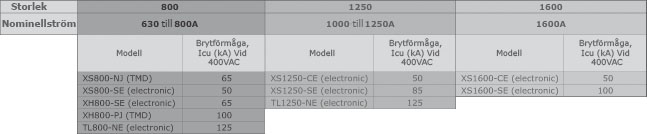

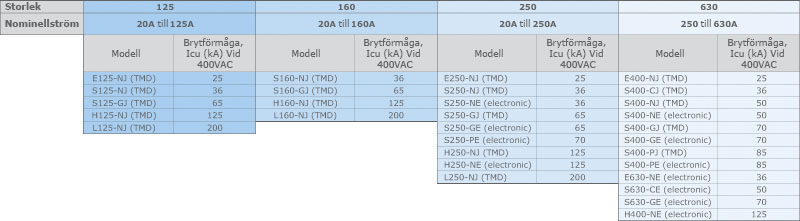

Guide, val av MCCB

Terasaki är specialister på effektbrytare. Vi erbjuder produkter för en mängd olika special applikationer, så som:
* Motorstarter
* Skydd av generator
* DC skydd upp till 900V
* Spänningar upp till 1100VAC
